機器參數：
型號 Model | EC-8Y-750 |
機器加工能力 Processing Capacity | 厚Thickness : 1.0mm ≤ T ≤ 5.0mm 寬Width : 5.0mm ≤ W ≤ 15.0mm 截面積S=W*T≤ 60mm2 |
軸數 Axis | 7 |
繞線電機功率 Winding Motor Power | 2.0KWX2 |
升降電機功率 Lifting Motor Power | 2.0KWX2 |
送線電機功率 Wire Feeding Motor Power | 0.4KW |
折角電機功率 Angle-bending Motor Power | 0.4KW |
搬運電機功率 Transfer Motor Power | 2.0KW |
機器尺寸(長x寬x高) Dimension(LxWxH) | 9550X1450X2030(mm3) |
機器重量 Weight | 1800kg |
1) 高速穩定送料系統：采用膠輥送料結構，適合細線與薄線材料，高速運行下不易折彎、不打滑；搭配模具氣缸送料機構，兼容大線徑線材，提升整體適用性。
2) 高精度同步驅動機構：雙導軌+精密斜齒輪傳動結構，確保繞線精度。搬運電機與繞線頭實現插補運動，在繞制過程中將線材穩定送入線槽，有效提升一致性和效率。
3) 壓線與裁剪組合結構：具備自動導線、壓線與裁剪功能，繞制過程中精準定位并壓緊線材，有效防止跳線與跑偏。
4) 全自動繞線流程，提升產能：設備實現全流程自動化，從送料、繞線到取料無需人工干預，支持一人多機操作，顯著降低人力成本。

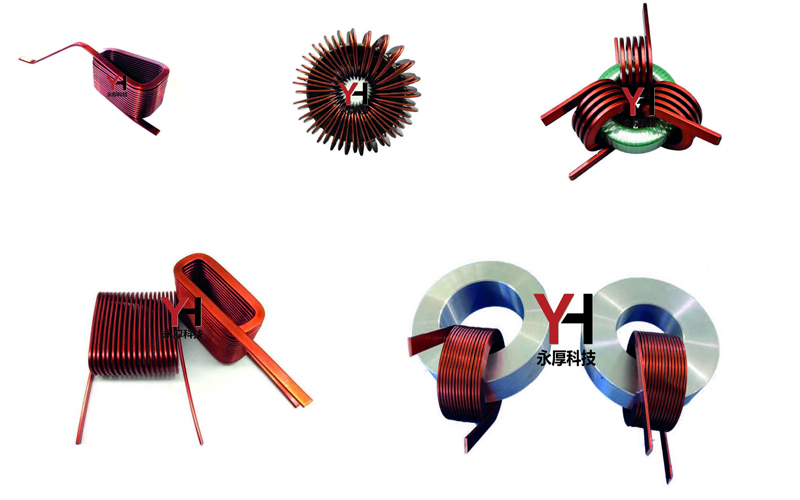

5) 適用于多種高端線圈應用：廣泛應用于高頻變壓器、新能源儲能電感、網絡通信類變壓器等領域，滿足雙線圈結構、高精度繞制需求。
